　現在各国で行われていますスクールコンタクトをEchoLinkやIRLPで中継する試みが ARISS国際チームで行われています。このため、国内でも今後の交信をIRLPもしくは EchoLinkで中継したいと考えています。
　EchoLinkのコンファレンスサーバーを用意しました。コンファレンス名は＊JK1ZRW* です。このサーバーを国内での交信の音声の中継にご利用下さい。なお、中継される場合は、当方までご連絡ください。中継して頂く局以外は、送信できないようにMUTE 状態に設定させていただきますので宜しくお願いします。

EchoLinkの設定

タイマー割り込み回路

EchoLink Proxyについて

EchoLinkの設定

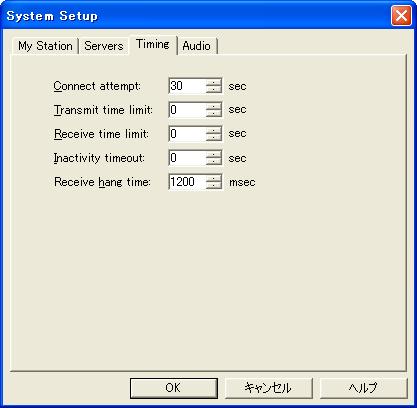

　EchoLinkで中継を行う場合、送信に使用しているクライアント側で、timeoutにならないように設定する必要があります。[Tools]->[Setup]->[Timing]と進み、 [Transmit time limit:]を０に設定して下さい。

Toolsの表示

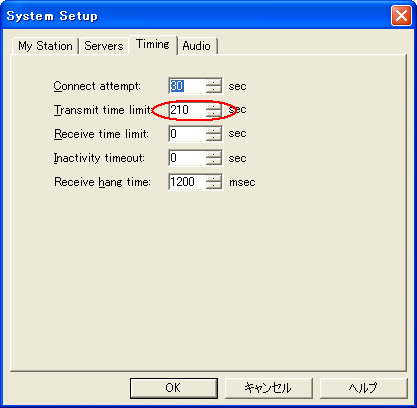

Setupの表示

タイマー割り込み回路

EchoLinkでの中継を行う場合、中継先が国内局だけであれば問題ないのですが、現在 AMSATのコンファレンス・サーバーも中継に使用しています。このコンファレンス・サーバーには、米国内の多くのレピータが接続されています。このため、運用に関してはFCCのルールに従う必要があります。つまり、「連続して３分以上送信する」ことが禁止されています。これに対応するため、２分半毎に約２秒のブレークタイム（無送信期間）をコンファレンス・サーバー側で入れています。（特定の局に対して、muteとunmuteを定期的に繰り返す方法で実現しています。このスクリプトのソースです。）この方法ですと、残念ながら交信の途中でブレークが入ることもあります。これを避けるために、一定時間の無音声時間を検出すると、これをブレークタイムとみなす回路を作ってみました。

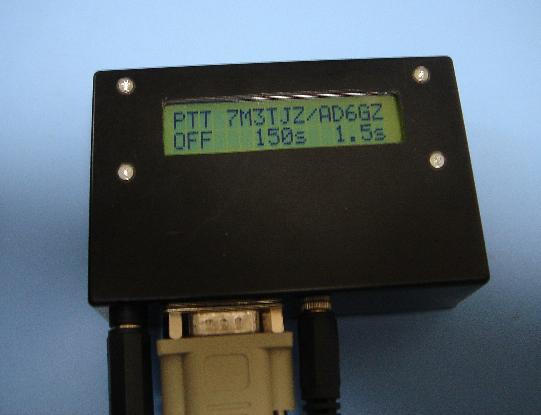

写真の設定は、１５０秒（２分３０秒）毎に１．５秒のブレークタイムを入れる設定です。これらの時間は、ブレークタイムの間隔としてDIPスイッチで１秒から２５５秒の間で、また０．１秒から２５．５秒の間でブレークタイムを設定できます。この設定された間隔の間で、無音声時間がブレークタイムより長がければ、ブレークタイムが取られたとして、最初に戻ります。また、設定間隔の間に指定された無音声時間がない場合は、設定間隔が経過した後、指定されたブレークタイムが取られます。

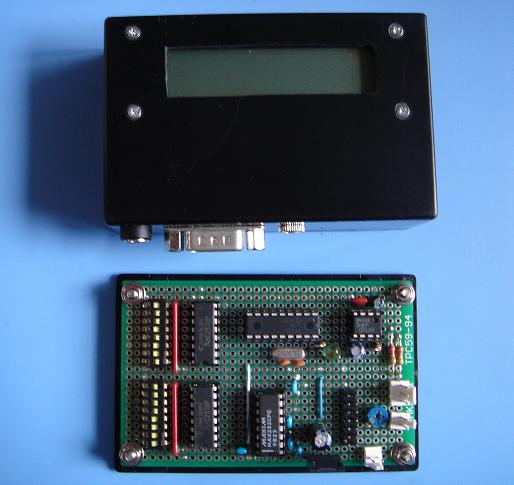

使用している主なICは、VOX用に新日本無線のNJM2072D、そしてPIC16F648Aです。他は、汎用ロジックICの74HC257とRS232Cのレベル変換用ICのADM3202ANです。なお、VOXのリカバリータイムは、１秒に設定（コンデンサーを変更することによって変えられます。）してあります。（回路図、 PIC16F648Aのソース、 PIC16F648AのHEXソース）電源についてはUSB端子から取り出す（5Vで最大500mAが取り出せます）と、比較的簡単に作ることができます。（この電源の取り出し方については、IRLPでの中継方法を見てください。）

なお、この回路は、EchoLinkのPTTコントロールにRS232ｃ端子を使用していますので、EchoLink側で設定が必要です。EchoLinkの画面で、[Preferences]->[PTT Control]と進んで設定します。

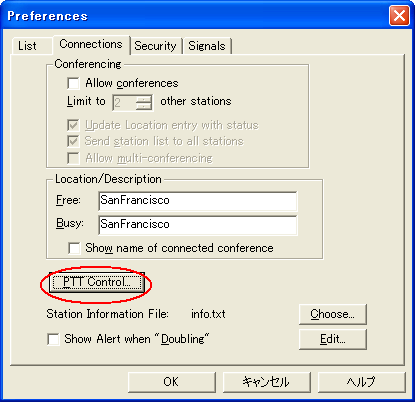

Preferencesの画面からPTT Controlをクリックします。

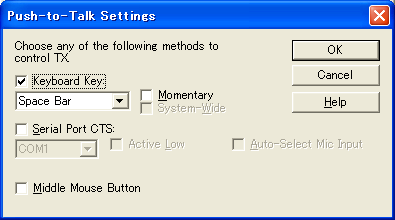

Serial Port CTSにチェックを入れ、使用するCOMポートを選択します。

EchoLink Proxyについて

　EchoLinkで中継を行う場合、中継サイトのインターネット環境によってはEchoLinkが必要としているポートの転送ができない場合があります。このような時のためにEchoLink Proxyと言う方法が用意されています。この方法ですと、ポート8100番でEchoLink Proxyにアクセスし、EchoLink Proxyがコンファレンスサーバー等の相手に接続を行います（ポートの転送は必要ありません）ので、ファイアーウオール等で、外部に対して8100番が通過しない設定になっていない限り中継が可能です。この方法で中継を試みられる場合は、安田までご連絡ください。EchoLink Proxyのアドレス等をお知らせします。なお、EchoLink Proxy に関する詳しい説明がJG3EBB局のホームページの EchoLinkProxyにありますので、そちらを参照してください。
